Metall schmilzt. Blitzschnell verschweißt.

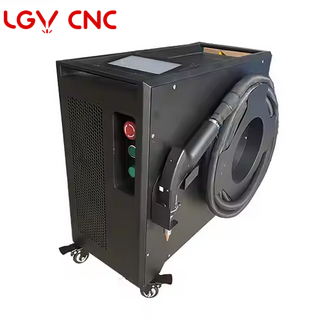

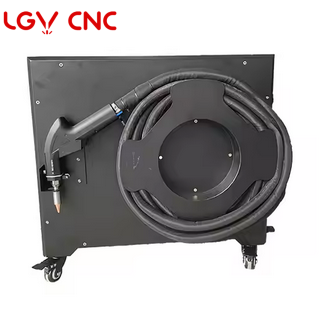

RayWeld X15
statt E̶U̶R̶ ̶1̶6̶8̶0̶0̶,̶0̶0̶
nur EUR 11550,00
exkl. MwSt. 19%
Verfügbarkeit: kurzfristig ab Werk Lieferbar, Vereinbarung
Der RayWeld X15 ist ein hochmodernes Laserschweißgerät, das höchste Präzision mit beeindruckender Leistungsfähigkeit kombiniert. Dieses kompakte System vereint fortschrittliche Technologie mit benutzerfreundlicher Bedienung und eignet sich perfekt für anspruchsvolle Schweißaufgaben in verschiedenen industriellen Anwendungsbereichen.
Merkmale
- Name: RayWeld X15
- Laserleistung: 1500 W
- Kühlsystem: Luftkühlung (ohne Wasserkreislauf)
- Schweißkapazität: bis zu 6 mm Materialstärke
- Bedienung: Intuitiver Touchscreen
- Bauform: Platzsparend
- Made in Germany 🇩🇪
Besondere Merkmale
Fortschrittliche Luftkühlung
Das innovative Kühlsystem arbeitet ohne Wasserkreislauf und vermeidet damit typische Nachteile wie Lecks, Korrosion und aufwendige Wartung.
Hohe Materialkapazität
Trotz kompakter Bauweise bewältigt der RayWeld X15 Materialstärken bis zu 6 mm mit präzisen Schweißergebnissen. Ein wahrer Trumpf in seiner Klasse.
Benutzerfreundlicher Touchscreen
Intuitive Bedienung mit übersichtlicher Visualisierung aller Schweißparameter und Prozessdaten.
Kompakte Abmessungen
Das platzsparende Design ermöglicht eine flexible Integration in bestehende Produktionslinien und optimale Raumnutzung! Es wir kein teurer Industrieplatz verschwendet.
Vorteile gegenüber Wasserkühlung:
- Keine Risiken durch austretende Kühlflüssigkeit
- Geringere Wartungskosten und vereinfachte Servicearbeiten
- Schnellere Einsatzbereitschaft ohne Vorwärmzeit des Kühlkreislaufs
Sicherheit und Konformität
Der RayWeld X15 wurde unter strengster Beachtung aller geltenden Sicherheitsnormen und -vorschriften entwickelt. Das Gerät erfüllt sämtliche rechtlichen Anforderungen der EU-Maschinenrichtlinie sowie die spezifischen Lasersicherheitsnormen nach EN 60825.
Ein umfassendes Sicherheitskonzept mit mehreren Not-Aus-Schaltern garantiert den sofortigen Stillstand bei Gefahr. Zusätzlich sorgen Sicherheitsverriegelungen an allen Zugangspunkten dafür, dass der Laser automatisch deaktiviert wird, sobald eine Schutztür geöffnet wird. (Mit LGV Laserschweißzelle).
Ein zweistufiges Aktivierungssystem verhindert die unbeabsichtigte Inbetriebnahme, während permanent aktive Sensoren den Arbeitsbereich überwachen und die Anlage bei unbefugtem Zugriff sofort abschalten.
Jede Anlage wird mit vollständiger CE-Kennzeichnung, Konformitätserklärung und detaillierter Sicherheitseinweisung geliefert, um höchste Betriebssicherheit zu gewährleisten.
RayWeld X15 – Technische Daten
Allgemeine Daten
| Parameter | Wert |
|---|---|
| Modellbezeichnung | RayWeld X15 |
| Abmessungen (L×B×H) | 650 × 350 × 650 mm |
| Gewicht | 56 kg |
| Schutzklasse | IP54 |
| Betriebstemperatur | 0°C bis +40°C |
| Stromversorgung | 230V, 1-phasig, 50/60 Hz |
| Kühlart | Luftkühlung mit optimierter Strömungsführung |
Lasereinheit
| Parameter | Wert |
|---|---|
| Lasertyp | Faserlaser (Yb-dotiert) |
| Betriebsmodus | CW und gepulst |
| Laserleistung | 1500 W |
| Wellenlänge | 1080 nm |
| Pulsfrequenz | 1 Hz bis 5 kHz (im Pulsmodus) |
| Pulsdauer | 0,2 ms bis 10 ms (einstellbar) |
| Fokusdurchmesser | 0,2 mm bis 2,0 mm (einstellbar) |
Bearbeitungskapazität
| Parameter | Wert |
|---|---|
| Max. Schweißtiefe Stahl | bis zu 6 mm |
| Max. Schweißtiefe Aluminium | bis zu 4 mm |
| Max. Schweißtiefe Kupfer | bis zu 3 mm |
| Schweißgeschwindigkeit | 0,5 m/min bis 10 m/min (materialabhängig) |
Steuerung und Bedienung
| Parameter | Wert |
|---|---|
| Steuerungssystem | RayControl v3.5 |
| Bedienelement | 7″ Farb-Touchscreen, kapazitiv |
| Schnittstellen | Ethernet, USB 3.0, RS232 |
| Speicherkapazität | 9 Programme mit je 9 Parametersätzen |
| Fernwartungsfähigkeit | Integriert über gesicherte Verbindung |
Sicherheitseinrichtungen
| Parameter | Wert |
|---|---|
| Laserklasse Schutzeinhausung* | Klasse 1 (im geschlossenen Zustand) |
| Laserklasse Quelle | Klasse 4 für Bediener |
| Schutzeinhausung* | Vollständig mit Sicherheitsverriegelungen |
| Not-Aus-Schalter | 2 Stück (Vorder- und Rückseite) |
| Türverriegelungen | Mit redundanten Sicherheitsschaltern |
| Warnleuchte | Dreifarbige Status-LED (Bereit, Aktiv, Fehler) |
* muss zusätzlich erworben werden
Software-Funktionen
| Funktion | Beschreibung |
|---|---|
| Live-Prozessüberwachung | Echtzeit-Kontrolle von Leistung und Schweißparametern |
| Parameteroptimierung | Automatische Anpassung basierend auf Material und Dicke |
| Fehlerdiagnose | Integriertes System mit grafischer Darstellung |
| Protokollierung | Vollständige Dokumentation aller Schweißprozesse |
| Energiesparmodus | Automatisches Herunterfahren nach einstellbarer Leerlaufzeit |
| Parameterverwaltung | Materialspezifische Parameter mit Import/Export-Funktion |
Zertifizierungen
- CE-Konformität nach Maschinenrichtlinie 2006/42/EG
- Lasersicherheit nach EN 60825-1:2014
- EMV-Richtlinie 2014/30/EU
- Niederspannungsrichtlinie 2014/35/EU
- ISO 13849-1:2015 (PLd, Kategorie 3)
